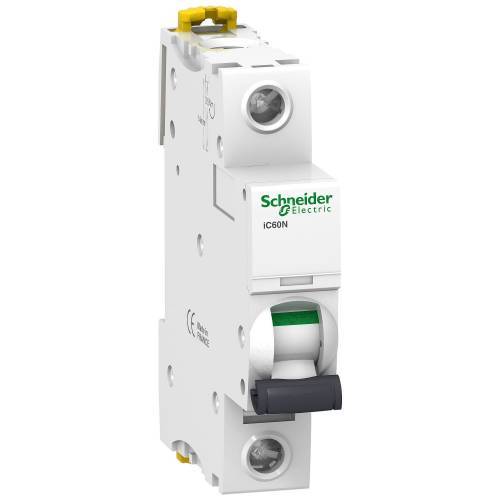

SCHNEİDER A9F74125 İC60N 1X25A C OTOMATİK SİGORTA
| Durum | Sıfır |
Schneider A9F74125 İC60N - minyatür devre kesici - 1P - 25A - C eğrisi
A9F74125
| cihaz uygulaması |
Dağıtım |
|
|---|---|---|
| seri |
Acti 9 |
|
| ürün adı |
Acti 9 iC60 |
|
| Ürün ya da bileşen tipi |
Minyatür devre kesici |
|
| Ürün grubu |
IC60N |
|
| Kutup tanımı |
1P |
|
| korumalı kutupların sayısı |
1 |
|
| [In] nominal akım |
25 A |
|
| Şebeke tipi |
AC |
|
| açma birimi teknolojisi |
Termal manyetik |
|
| eğim kodu |
C |
|
| kesme kapasitesi |
6000 A Icn -de 230 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 |
|
| kullanım kategorisi |
Kategori A 'e uygunEN 60947-2 |
|
| yalıtıma uygunluk |
Evet 'e uygunEN 60898-1 |
|
| Standartlar |
EN 60898-1 |
| Şebeke frekansı |
50/60 Hz |
|
|---|---|---|
| manyetik açma limiti |
8 x In +/- % 20 |
|
| [Ics] nominal hizmet kesme kapasitesi |
27 kA 75 % 'e uygunEN 60947-2 - 12...60 V AC 50/60 Hz |
|
| sınırlama sınıfı |
3 'e uygunEN 60898-1 |
|
| [Ui] nominal yalıtım voltajı |
500 V AC 50/60 Hz 'e uygunEN 60947-2 |
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunEN 60947-2 |
|
| kontak konum göstergesi |
Evet |
|
| Kontrol tipi |
Geçiş |
|
| Cihaz üzerii sinyalizasyon |
Açma göstergesi |
|
| Montaj tipi |
Sabit |
|
| montaj desteği |
DIN rayı |
|
| comb busbar dağıtım bloğu uyumluluğu |
Üst veya alt: EVET |
|
| 9 mm vida adımı |
2 |
|
| Yükseklik |
85 mm |
|
| Genişlik |
18 mm |
|
| Derinlik |
78,5 mm |
|
| Ürün ağırlığı |
0,215 kg |
|
| renk |
Beyaz |
|
| Mekanik dayanıklılık |
20000 cycles |
|
| elektrik dayanıklılığı |
10000 cycles |
|
| bağlantılar - terminaller |
Tek terminal (üst veya alt) 1?25 mm² sert |
|
| tel sıyırma uzunluğu |
14 mm için üst veya alt baglanti |
|
| sıkma torku |
2 N.m üst veya alt |
|
| toprak kaçağı koruması |
Yok |
| IP koruma derecesi |
IP20 'e uygunIEC 60529 |
|
|---|---|---|
| kirletme derecesi |
3 'e uygunEN 60947-2 |
|
| aşırı gerilim kategorisi |
IV |
|
| tropik iklim |
2 'e uygunIEC 60068-1 |
|
| bağıl nem |
95 % -de 55 °C |
|
| çalışma yüksekliği |
0...2000 m |
|
| Nominal çalışma ortam sıcaklığı |
-35?70 °C |
|
| Depolama ortam koşulları |
-40?85 °C |
