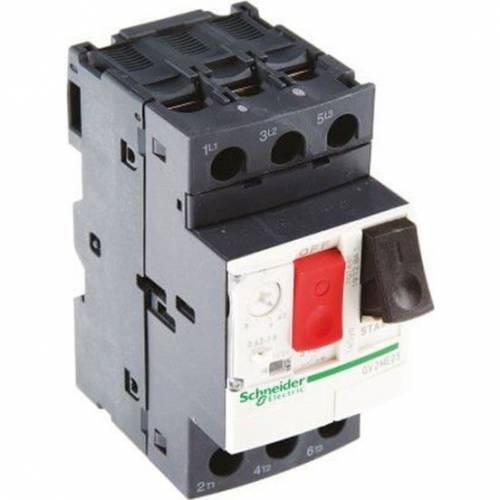

SCHNEİDER GV2ME16 MOTOR KORUMA ŞALTERİ GV2ME 9-14A

TeSys

TeSys GV2

GV2ME

Motor

Termal manyetik

3P

AC

AC-3 'e uygunIEC 60947-4-1
Kategori A 'e uygunIEC 60947-2

50/60 Hz 'e uygunIEC 60947-4-1

35 mm simetrik DIN rayı: klipsli
Panel: vidalı (with adaptor plate)

Herhangi bir konum

5,5 kW -de 400/415 V AC 50/60 Hz
7,5 kW -de 500 V AC 50/60 Hz
9 kW -de 690 V AC 50/60 Hz
11 kW -de 690 V AC 50/60 Hz

100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2
3 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
15 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
8 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
6 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2

100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2
75 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
75 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
50 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
50 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2

Açma/kapama butonu

14 A

9?14 A

170 A

690 V AC 50/60 Hz 'e uygunIEC 60947-2

690 V AC 50/60 Hz 'e uygunIEC 60947-2

14 A 'e uygunIEC 60947-4-1

6 kV 'e uygunIEC 60947-2

2,5 W

100000 cycles

100000 cycles için AC-3 -de 440 V

25 cyc/h

Sürekli 'e uygunIEC 60947-4-1

Vida kelepçesi terminalleri 2 kablolar 1?6 mm² katı
Vida kelepçesi terminalleri 2 kablolar 1,5?6 mm² esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablolar 1?4 mm² esnek ile

1,7 N.m üzerinde vida kelepçesi terminalleri

Evet 'e uygunIEC 60947-1

Evet 'e uygunIEC 60947-4-1

89 mm

45 mm

78,5 mm

0,26 kg

EN/IEC 60947-2
EN/IEC 60947-4-1
CSA C22.2 No 60947-4-1
UL 60947-4-1

IECEE CB Scheme
UL
CSA
CCC
EAC
ATEX
BV
LROS (Lloyds register of shipping)
DNV-GL
RINA

TH

IP20 'e uygunIEC 60529

IK04

-20?60 °C

-40?80 °C

960 °C 'e uygunIEC 60695-2-1

2000 m
